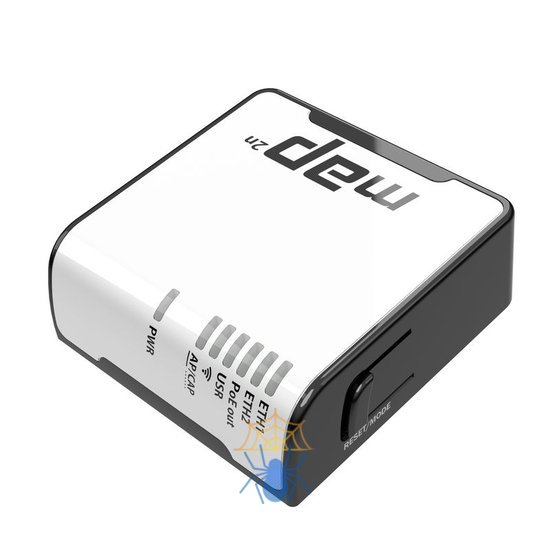

Точка доступа MikroTik mAP 2nD RBmAP2nD

Компактная точка доступа 2,4 ГГц MikroTik mAP 2nD RBmAP2nD

MikroTik mAP 2nD — карманная беспроводная точка доступа 2,4 ГГц стандарта 802.11b/g/n с полным функционалом RouterOS Level 4. Устройство размером 68×68×19 мм поддерживает три варианта питания и выдаёт пассивный PoE-out на второй порт Ethernet для питания периферийного оборудования.

MikroTik mAP 2nD построен на процессоре QCA9531 650 МГц с 64 МБ ОЗУ и 16 МБ FLASH-памяти. Точка доступа оснащена двумя портами Fast Ethernet 10/100 Мбит/с с Auto-MDI/X, двухцепным радиомодулем 2,4 ГГц MIMO 2×2 до 300 Мбит/с и портом microUSB с поддержкой OTG для подключения 3G/4G-модемов или внешних накопителей.

Какие задачи решает MikroTik mAP 2nD в беспроводной сети

MikroTik mAP 2nD работает в режимах точки доступа, беспроводной станции или репитера благодаря полному функционалу RouterOS Level 4. Устройство поддерживает CAPsMAN для централизованного управления и маршрутизацию трафика через VPN-туннели.

• Если требуется организовать Wi-Fi в компактном помещении, то mAP 2nD обеспечивает покрытие 2,4 ГГц с MIMO 2×2 до 300 Мбит/с.
• Если нужно расширить зону покрытия существующей сети, то режим беспроводной станции позволяет подключить mAP 2nD к другой точке доступа и ретранслировать сигнал.
• Если требуется централизованное управление парком точек доступа, то поддержка CAPsMAN в RouterOS Level 4 позволяет управлять mAP 2nD с контроллера без индивидуальной настройки.
• Если нужен доступ в интернет через 3G/4G-модем, то порт microUSB с поддержкой OTG позволяет подключить совместимый USB-модем без дополнительного оборудования.

Какие варианты питания поддерживает MikroTik mAP 2nD

MikroTik mAP 2nD принимает питание от трёх независимых источников: DC jack 8–57 В, PoE-in 802.3af/at 12–57 В и microUSB 5 В. Это обеспечивает работу в условиях, где стандартное питание недоступно — от портативных зарядных устройств до PoE-коммутаторов.

• Если питание подаётся через PoE-in, то порт Ether1 принимает 802.3af/at (12–57 В) или пассивный PoE (10–57 В) — mAP 2nD работает без отдельного блока питания.
• Если питание подаётся через microUSB 5 В, то mAP 2nD работает от стандартного USB-адаптера телефона или портативного аккумулятора — удобно в путешествиях.
• Если питание подаётся через DC jack, то вход 8–57 В совместим с комплектным адаптером 24 В 0,8 А и сторонними источниками постоянного тока.

Как работает PoE-out на MikroTik mAP 2nD

MikroTik mAP 2nD выдаёт пассивный PoE на порт Ether2 с максимальным током 0,5 А. Напряжение выхода соответствует напряжению входа, что позволяет передавать питание далее по цепочке устройств без дополнительного инжектора.

• Если к порту Ether2 подключено периферийное устройство с пассивным PoE-входом, то mAP 2nD обеспечивает питание до 500 мА — достаточно для компактной CPE-антенны серии SXT.
• Если входное питание подаётся через microUSB 5 В, то напряжение PoE-out на Ether2 также составит 5 В — учитывайте совместимость подключаемого устройства.
• Если суммарный ток нагрузки превышает 0,5 А, то защита ограничивает выход — mAP 2nD не выдаёт больше установленного лимита.

Уровни чувствительности приёмника и мощности передатчика MikroTik mAP 2nD

MikroTik mAP 2nD обеспечивает мощность передачи до 22 дБм и чувствительность приёмника до -96 дБм. Значения приведены для разных скоростных режимов 2,4 ГГц согласно официальной спецификации.

Мощность передачи может быть ограничена региональными нормами — до 20 дБм для РФ.

Сравнение MikroTik mAP 2nD с моделями линейки

MikroTik mAP 2nD занимает среднее положение между ультракомпактным mAP lite и погодоустойчивым wAP, отличаясь наличием второго Ethernet-порта и PoE-out.

• MikroTik mAP lite (RBmAPL-2nD): меньше по размеру (48×49×11 мм), 1 порт Ethernet, нет PoE-out, только 2 источника питания (microUSB + PoE-in), потребление 3,5 Вт, диапазон -30…+70 °C, усиление антенны 1,5 дБи.
• MikroTik wAP (RBwAP2nD): погодоустойчивый корпус для уличной установки, 1 порт Ethernet, нет PoE-out, нет microUSB, размеры 185×85×30 мм, диапазон -40…+70 °C, усиление антенны 2 дБи.

Чего не поддерживает MikroTik mAP 2nD и типичные ошибки при выборе

MikroTik mAP 2nD не поддерживает диапазон 5 ГГц, гигабитный Ethernet и стандарт PoE-out 802.3af/at, что ограничивает применение в высокоскоростных сетях и при питании мощных устройств. Устройство не предназначено для уличной установки без защитного корпуса.

• Устройство не поддерживает 5 ГГц: радиомодуль работает только в диапазоне 2,4 ГГц (802.11b/g/n) — для двухдиапазонных сетей требуется другая модель.
• Устройство не поддерживает Gigabit Ethernet: порты ограничены скоростью 100 Мбит/с — для каналов выше 100 Мбит/с нужен коммутатор с портами 1 Гбит/с и соответствующая точка доступа.
• PoE-out только пассивный: порт Ether2 выдаёт нестандартизированный Passive PoE, а не 802.3af/at — устройства с активным PoE-входом могут не распознать питание.
• Нет защиты от влаги и пыли: корпус предназначен только для помещений — для уличной установки используйте wAP (RBwAP2nD).
• Типичная ошибка: попытка запитать через PoE-out устройство с потреблением выше 0,5 А — сработает ограничитель тока, подключённое устройство не получит достаточно питания.
• Типичная ошибка: ожидание скорости Wi-Fi выше 300 Мбит/с — это физический предел стандарта 802.11n с MIMO 2×2 и шириной канала 40 МГц.

Достоинства и недостатки MikroTik mAP 2nD

MikroTik mAP 2nD — карманная точка доступа с тремя вариантами питания и пассивным PoE-out. Ниже приведены ключевые технические факты, определяющие выбор.

Кому подойдёт MikroTik mAP 2nD

MikroTik mAP 2nD оптимально подходит для компактных беспроводных инсталляций с гибким питанием и периферийным PoE. Устройство не предназначено для высокоскоростных сетей, уличной установки и питания мощных потребителей.

Как настроить MikroTik mAP 2nD: первоначальное подключение

MikroTik mAP 2nD поставляется с предустановленной RouterOS Level 4 и готов к работе из коробки. Первоначальная настройка выполняется через веб-интерфейс или Winbox.

1. Подключите питание: DC jack, PoE-in на Ether1 или microUSB 5 В — любой источник запускает устройство.
2. Подключите компьютер к порту Ether2 кабелем Ethernet или к Wi-Fi сети MikroTik по умолчанию.
3. Откройте браузер и перейдите по адресу 192.168.88.1 или используйте утилиту Winbox для подключения по MAC-адресу.
4. Авторизуйтесь со стандартными учётными данными: логин admin, без пароля.
5. Запустите Quick Set для базовой настройки: укажите тип подключения WAN, пароль Wi-Fi и адрес локальной сети.
6. Примените настройки и проверьте подключение — устройство перезагрузится с новой конфигурацией.

Часто задаваемые вопросы

• MikroTik mAP 2nD или mAP lite — что выбрать?

  Ответ: Выбирайте mAP 2nD, если нужен второй порт Ethernet, PoE-out и питание от DC jack. Выбирайте mAP lite, если приоритет — минимальный размер и вес.

  Обоснование: mAP 2nD имеет 2 порта Ethernet с PoE-out 0,5 А и 3 источника питания; mAP lite — 1 порт, нет PoE-out, 2 источника питания, размеры 48×49×11 мм против 68×68×19 мм. Оба работают на RouterOS Level 4.

• Чего не поддерживает MikroTik mAP 2nD?

  Ответ: Устройство не поддерживает диапазон 5 ГГц, гигабитный Ethernet, стандарт PoE-out 802.3af/at и уличную установку.

  Обоснование: Радиомодуль QCA9531 работает только в 2,4 ГГц (802.11b/g/n); порты Ethernet ограничены 10/100 Мбит/с; PoE-out на Ether2 — пассивный с лимитом 0,5 А; корпус не имеет защиты от влаги и пыли.

• Можно ли использовать MikroTik mAP 2nD как travel-роутер с 4G-модемом?

  Ответ: Да, mAP 2nD подходит для использования в путешествиях. Порт microUSB с поддержкой OTG позволяет подключить 3G/4G-модем, а питание подаётся от портативного аккумулятора через тот же microUSB 5 В.

  Обоснование: Официальный даташит указывает microUSB для подключения 3G/4G-модема или для питания; вход microUSB принимает 5 В, что совместимо со стандартными USB-аккумуляторами. RouterOS Level 4 поддерживает PPP-подключения к USB-модемам.

• Совместим ли MikroTik mAP 2nD с PoE-инжекторами 802.3af/at?

  Ответ: Да, порт Ether1 принимает питание по стандарту 802.3af/at в диапазоне 12–57 В, а также пассивный PoE в диапазоне 10–57 В.

  Обоснование: Официальная спецификация указывает PoE-in 802.3af/at с входным напряжением 12–57 В; даташит дополнительно подтверждает поддержку пассивного PoE 10–57 В.

• Как настроить MikroTik mAP 2nD как точку доступа?

  Ответ: Подключите питание, откройте 192.168.88.1 в браузере, запустите Quick Set и выберите режим точки доступа с указанием имени сети и пароля.

  Обоснование: Устройство поставляется с предустановленной RouterOS Level 4 и стандартным адресом 192.168.88.1; Quick Set обеспечивает пошаговую настройку беспроводной сети без ручной конфигурации.

• Каковы главные достоинства и недостатки MikroTik mAP 2nD?

  Ответ: Главное достоинство — три источника питания и пассивный PoE-out в корпусе 68×68×19 мм. Главный недостаток — только 2,4 ГГц и Fast Ethernet, ограничивающие скорость 300 Мбит/с по Wi-Fi и 100 Мбит/с по кабелю.

  Обоснование: Питание от DC jack 8–57 В, PoE-in 802.3af/at и microUSB 5 В; PoE-out 0,5 А на Ether2. Ограничения: радиомодуль QCA9531 — только 2,4 ГГц 802.11b/g/n; порты — 10/100 Мбит/с.

• Можно ли обновить лицензию RouterOS на MikroTik mAP 2nD?

  Ответ: mAP 2nD поставляется с лицензией RouterOS Level 4, которая покрывает все функции точки доступа, маршрутизации и VPN. Обновление до Level 5 не требуется для работы в качестве точки доступа.

  Обоснование: Официальная спецификация указывает RouterOS license 4; Level 4 поддерживает AP-режим, CAPsMAN, VPN-туннели, NAT и маршрутизацию. Level 5 добавляет BGP и MPLS, что не является типичной задачей для компактной точки доступа.

• Можно ли использовать mAP 2nD как Wi-Fi репитер?

  Ответ: Да, mAP 2nD может работать как беспроводной репитер. RouterOS поддерживает режим станции с одновременной раздачей Wi-Fi через виртуальный интерфейс точки доступа.

  Обоснование: Официальный user manual указывает поддержку режимов Station и AP; RouterOS Level 4 позволяет создавать виртуальные беспроводные интерфейсы для ретрансляции сигнала.

• Какой радиус действия у MikroTik mAP 2nD?

  Ответ: Радиус действия зависит от условий помещения и помех. При мощности передатчика 22 дБм и чувствительности -96 дБм теоретические допустимые потери на трассе составляют около 107 дБ с учётом усиления антенн 1,2 дБи.

  Обоснование: Расчёт бюджета радиоканала: 22 + 1,2 + 1,2 - (-93) - 10 = 107,4 дБ для режима MCS0. Реальная дальность в помещении составляет 15–30 метров в зависимости от стен и помех в диапазоне 2,4 ГГц.

Ключевые факты о MikroTik mAP 2nD

• MikroTik mAP 2nD — компактная беспроводная точка доступа 2,4 ГГц.
• MikroTik mAP 2nD поддерживает стандарт 802.11b/g/n (Wi-Fi 4) с MIMO 2×2 до 300 Мбит/с.
• MikroTik mAP 2nD принимает питание от трёх источников: DC jack 8–57 В, PoE-in 802.3af/at, microUSB 5 В.
• MikroTik mAP 2nD выдаёт пассивный PoE-out 0,5 А на порт Ether2.
• MikroTik mAP 2nD работает под управлением RouterOS Level 4.
• MikroTik mAP 2nD имеет порт microUSB с поддержкой OTG для 3G/4G-модемов.
• MikroTik mAP 2nD предназначен для помещений с рабочим диапазоном -20…+70 °C.
• MikroTik mAP 2nD имеет габариты 68×68×19 мм и пассивное охлаждение.
